概 述
LF730壓力開關在工業和汽車領域,通常會為設備設定某壓力值,當達到該壓力值時系統將發出電子信號,使機械設備開始工作或者發出提示(如設備發生泄露、發出警報等)。這種操作可以通過一種名為壓力開關的壓力傳感器進行控制。此為柱塞式壓力開關,安全過壓不超過800bar,接頭螺紋可定制。
LF730訂貨編號
LF730-111111-200bar
|
ABCDEF
編碼
|
本體材質
|
螺紋(X3)
|
接觸方式
|
壓力范圍
|
壓力方式
|
接線方式
|
1
|
A不銹鋼(304)
|
B NPT1/4外
|
C SPST-NO
|
D 100-300
|
E上升
|

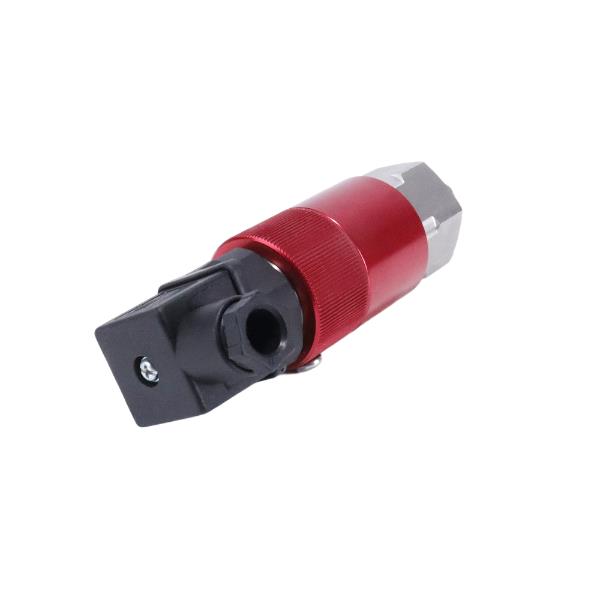

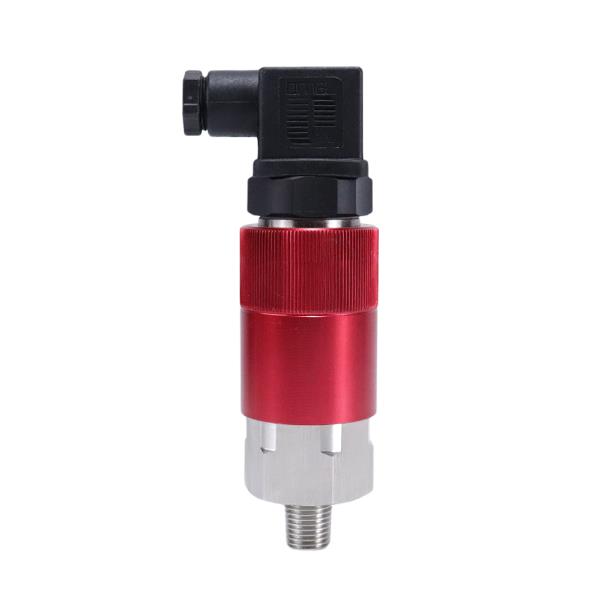

F DIN 43650A霍斯曼
|
2
|
黃銅
|
UNF7/16外
|
SPST-NC
|
200-500
|
下降
|
DIN 43650A僅插片
|
3
|
|
G1/4外
|
SPDT
|
|
|

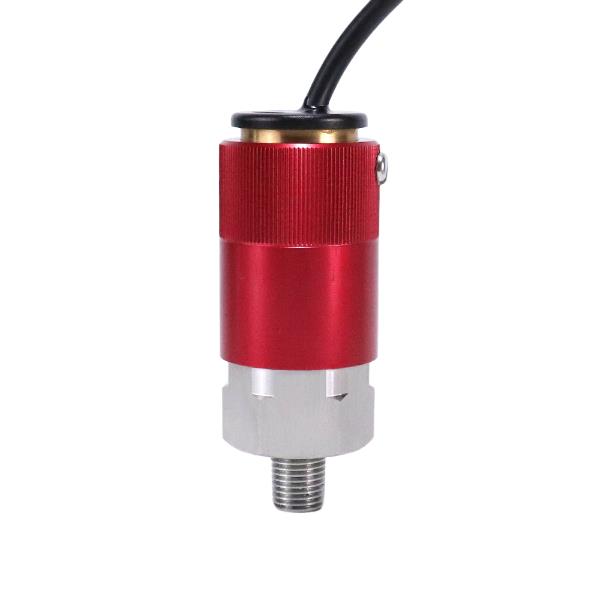

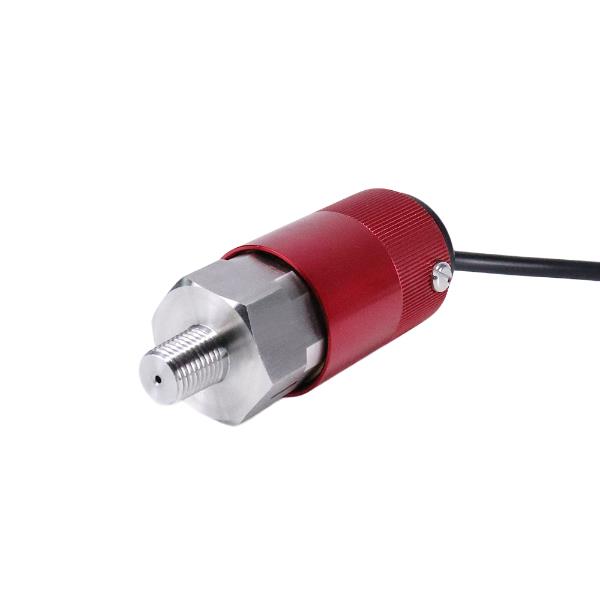

灌膠出線
|
4
|
|
|
|
|
|

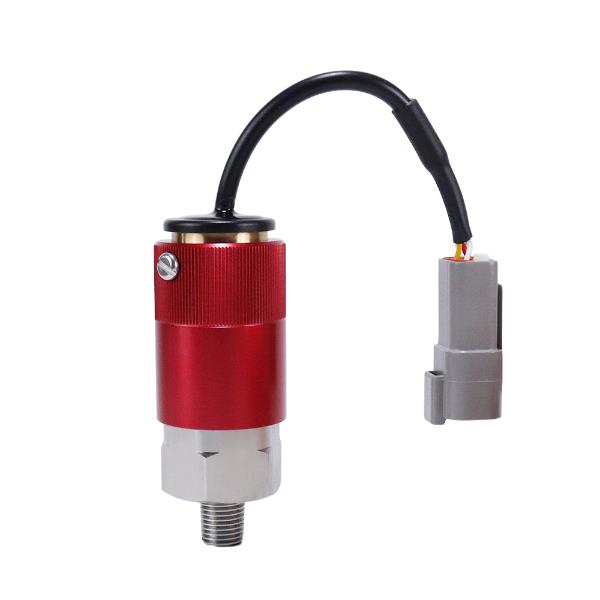

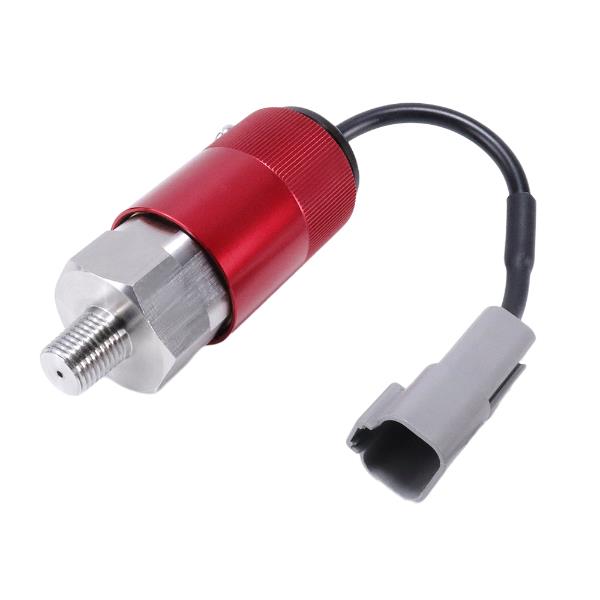

德國標準DOT4-2P
|
5
|
|
|
|
|
|
德國標準DOT4-3P(A+B)
|
6
|
|
|
|
|
|
安普AMP superseal
|
7
|
|
|
|
|
|
M12×1 DIN EN61076-2-D(1+3)
|
8
|
|
|
|
|
|
卡口DIN72585
|
技術參數
型號 LF730
|
本體
|
黃銅/不銹鋼
|
電觸點
|
銀鎘,可鍍金
|
電氣參數
|
5(2)A125/250VAC;4A30VDC(250VAC10A可選)
|
環境溫度
|
-25℃~66℃
|
介質溫度
|
-30~100℃
|
機械工作壽命
|
100萬次
|
電氣壽命
|
5萬次
|
滯后量
|
10%-20%設定點
|
外部污染情況
|
正常
|
防護等級
|
DIN 43650A霍斯曼lp65;IP67(接線端子3-8)
|
適用規定
|
EN 60730-1
|
最大工作壓力
|
800bar
|
最大安全壓力
|
1000bar
|
重量
|
~320gr
|
|
